БАН ® Мобільний блок адсорбера з нагріванням

Встановлення призначене для адсорбційного очищення (зниження кислотності та видалення води адсорбційним способом), нагрівання,  фільтрації  а також для  заливки трансформаторної оливи під тиском у різне обладнання (як у герметичним, так і не в герметичному виготовленню).

Застосовується для підготовки трансформаторного олії під час ремонту трансформаторів, оливних вимикачів, високовольтних введень та ін.

 Технічні характеристики

Найменування параметрів	Ед. см	Показник
Продуктивність	м3/год	2,5
Параметри обробленої оливи
Масове вологоощадність	г/т (ppm)	10 (10)
Тонкість фільтрації	мкм/кл. чист	3 / 8...9
Пробивна напруга	кВ	60-80
Технічні характеристики встановлення
Об'єм сорбційного фільтра *	л	100
Об'єм очищеної олії до заміни адсорбера, не менш ніж	т	50
Тиск робочіший	кг/см2	4
Напруга трифазної мережі, 50 Гц	В	380
Потужність нагрівача	кВт	45
Загальна потужність установлення	кВт	47
Підйом температури за один прохід через встановлення	0З	15
Температура оливи в процесі оброблення	0З	45
Діапазон робочих температур	0З	0...+40
Габарити
Довжина:	мм	1400
Ширина	мм	800
Висота	мм	1700
Маса встановлення без олії	кг	300

  * на вибір замовника може бути використаний такі різновиди адсорбенту: силікагель, цеоліт

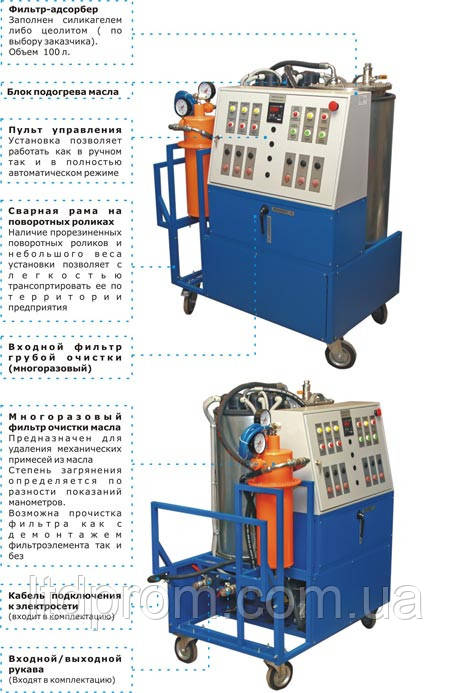

Склад встановлення БАН

®



Гідросхема встановлення БАН

®

1. Вхідний вентиль	6.Ардсорбційний фільтр
2. Вхідний оливний насос	7.Зворотний клапан
3. Нагрівач	8.Фільтр для очищення від
4. Вентиль перемикання режимів	механічних домішок
5. Зливний вентиль	9.Вихідний вентиль





Призначення:

• Фільтрація
• Зниження кислотності
• Сушіння
• Нагрівання
• Перекачування

Тип оливи:

• Гідравлічні
• Індустріальні
• Трансформаторні
• Турбінні мінеральні

Продуктивність:

• 2 т/год
